KiCad 7.0 mit vielen Updates erschienen

Etwa ein Jahr nach Version 6.0 ist KiCad 7.0 mit vielen Neuerungen erschienen, wie KiCad stolz berichtet.

KiCad ist eine Open-Source-Electronics-Design-Automation-Suite, also eine Software zum Entwerfen von elektrischen Schaltkreisen und dergleichen. So wurde KiCad etwa auch von System76 für den Entwurf ihres Keybords verwendet. Folgendes sagt KiCad selbst über dieses Upgrade:

KiCad 7 ist ein bedeutendes Upgrade von KiCad 6 und bietet eine Reihe von aufregenden neuen Funktionen sowie Verbesserungen der bestehenden Funktionen.

Laut KiCad gab es über 6000 Commits, 1200 berichtete Probleme wurden behoben und eine Reihe neuer Funktionen hinzugefügt. Außerdem wurde das neue, jährliche Veröffentlichungsziel nur um knapp einen Monat verfehlt, nicht übel für den ersten Versuch. Nur einige der Neuerungen der Version 7.0:

Benutzerdefinierte Schriftarten

Benutzerdefinierte Schriftarten werden nun unterstützt, welche die Anwendung sämtlicher Systemschriftarten erlaubt:

Textfelder

Die Unterstützung von Textfeldern wurde sowohl im Schaltplan- als auch im PCB-Editor hinzugefügt.

3Dconnexion SpaceMouse Support

3Dconnexion hat Unterstützung für die Schaltplan-, Symbolbibliothek-, Leiterplatten- und Footprint-Editoren sowie den 3D-Viewer für die SpaceMouse-Produktreihe bereitgestellt. Bei 3D-Mäusen handelt es sich um alternative Eingabegeräte, die eine einzigartige Möglichkeit bieten, sowohl in 3D als auch in 2D zu navigieren, und die von einigen Benutzern als ergonomischer und intuitiver empfunden werden als herkömmliche Mäuse.

PCM

Der Plugin- und Contentmanager prüft jetzt auf Aktualisierungen und benachrichtigt, wenn er welche gefunden hat.

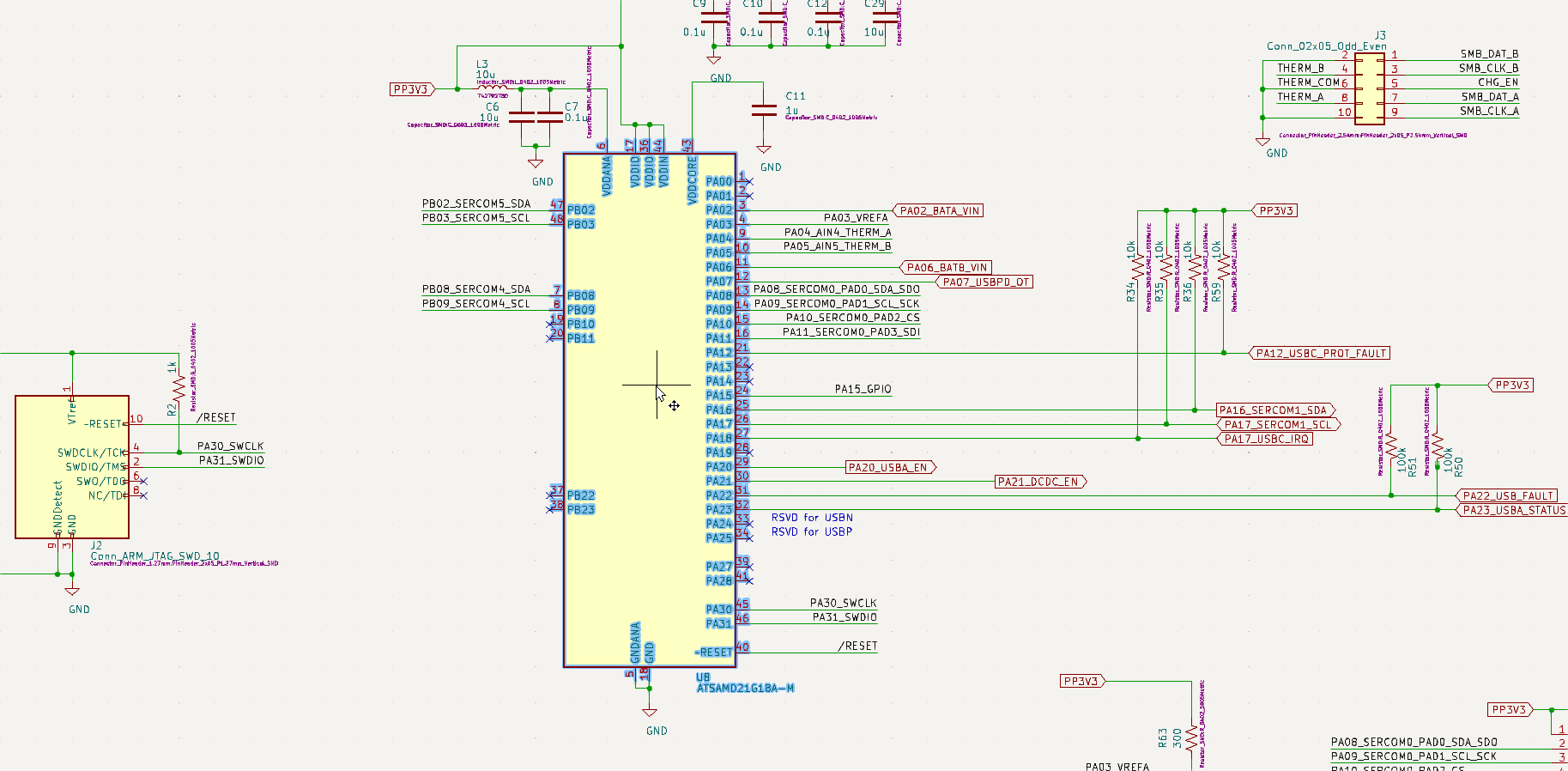

Drag & Drop

Drag & Drop-Support wurde hinzugefügt mit Unterstützung folgender Teilbereiche:

• KiCad
• Schaltplan-Editor
• Leiterplatten-Editor
• Gerber-Betrachter
• Zeichenblatt-Editor

Schaltplan- und Symbol-Editoren

Der Schaltplan- und der Symbol-Editor unterstützen nun auch einfache Rechteck- und Kreis-Primitive, um die bereits vorhandenen Formen zu vervollständigen.

Orthogonal Dragging

Das bedeutet, dass die Leitungen zu einem Objekt, das gezogen wird, in rechtem Winkel ausgerichtet werden anstatt in irgendwelchen krummen Winkeln.

Pin Table des Symboleditors wird verbessert

Innerhalb des Symboleditors wurde der sogenannte Pin Table, zu deutsch etwa Pintabelle, verbessert.

• Pins nach einer Einheit filtern.
• Ändern Sie die Einheit eines Pins in der Tabelle.
• Erstellen oder Entfernen von Pins in einem Gruppensymbol durch Hinzufügen/Entfernen der Pin-Nummer.
• Anzeige der Anzahl der gruppierten Pins.

Off Grid ERC-Warnungen

Der neue ERC (Electrical Rules Checker) warnt praktischerweise vor inkompatiblen Rastern und zeigt Details dazu an:

Kabel im 45-Grad-Winkel

Während es zuvor nur rechte Winkel und freie Winkel gab, steht nun ein Modus für 45-Grad-Winkel bereit, der saubere Zeichnungen ermöglicht.
Shift + Leertaste wechselt zwischen den verschiedenen Zeichnungsmodi.

Do No Populate Support

Es wurde Unterstützung für die explizite Markierung von Symbolen in einem Schaltplan als "Do Not Populate" ("DNP") hinzugefügt. Die entsprechenden Symbole werden im Schaltplan ausgegraut und mit einem roten Kreuz markiert. DNP-Symbole werden aus allen von KiCad erzeugten Platzierungsdateien ausgeschlossen.

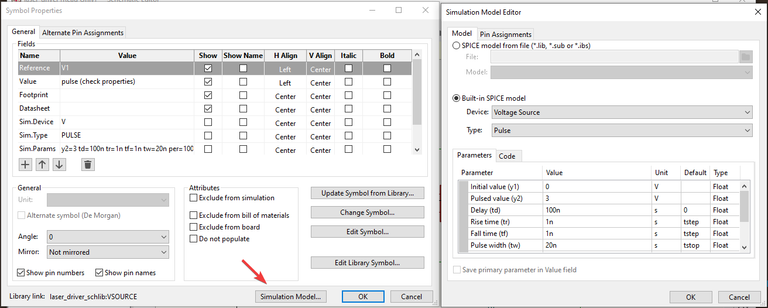

Simulation Model Editor

Es gibt jetzt einen Simulationsmodell-Editor. Es handelt sich um einen neuen Dialog, der als Schaltfläche "Simulationsmodell" in den Symboleigenschaften eines beliebigen Schaltplansymbols verfügbar ist. Er ermöglicht die Konfiguration von Simulationsmodellparametern in einer grafischen Benutzeroberfläche anstelle von auf dem Schaltplan eingefügtem Spice-Text. Die resultierende Konfiguration wird wie erwartet an den Simulator weitergegeben. Es wird alles unterstützt, von der Konfiguration eines Symbols als "Standard"-Spice-Modell (Widerstände, Caps, Dioden, BJTs) bis hin zur Zuweisung benutzerdefinierter Modelle in Bibliotheken (es wird sogar die Bibliothek geladen und Sie können einzelne darin enthaltene Modelle auswählen). Es ermöglicht auch die Anpassung der Zuordnung von Schaltplanpins zu Spice-Modellen.

Radial Dimensions

Die Größe von Radien wird nun angezeigt:

 Außerdem

• das Invertieren von Textobjekten
• Automatisches Ausfüllen von Zonen
• Unterstützung externer Datenbanken via ODBC
• Hyperlinks auf Schaltflächen
• und noch sehr viel mehr

Fazit und Verfügbarkeit

KiCad 7.0 ist ein gigantisches Upgrade, das hier nur ansatzweise beschrieben wurde.
KiCad ist kostenlos verfügbar, freut sich aber über Spenden. Momentan sind etwa 84.000 von 100.000 Dollar Spendenziel erreicht.
